Специалисты нашей группы разработали изготовили и запустили в серию универсальное электромеханическое устройство конденсаторного типа. Рабочее название УКПМ (универсальная конденсаторная машинка)
Основные характеристики:
1. Размер 170*95*140 мм;
2. Масса в сборе 1,800 кг;
3. Номинальное напряжение 1600 вольт;
4. Емкость «боевого» конденсатора 4,2 МкФ;
5. Обеспечивает срабатывание детонаторной цепи при сопротивлении от 30 до 600 Ом (в зависимости от схемы монтажа)
6. Эксплуатируется в широком диапазоне температур и влажности до 98% в средах не опасных по газу и пыли;
7. Все необходимые для выполнения основных функций узлы интегрированы в корпус устройства;
8. Может изготавливаться в оранжевом или темно-сером цвете.
 |
 |
 |

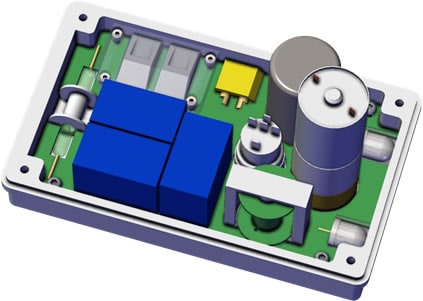

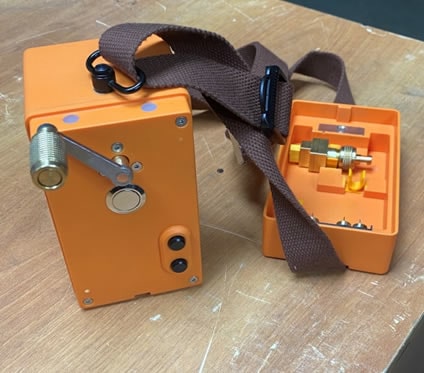

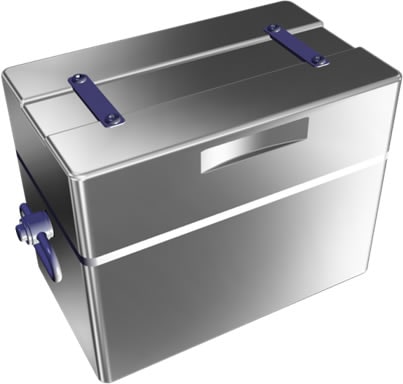

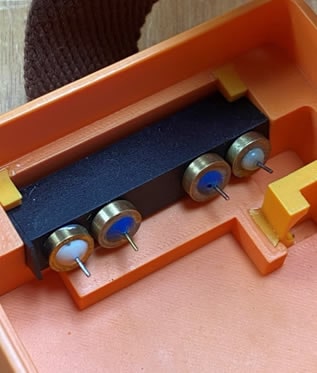

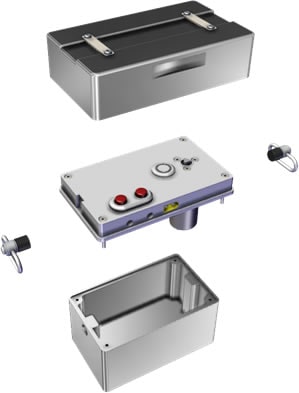

Внешний вид устройства УКПМ представлен ниже на фото. Обращаю внимание, что съемные элементы и узлы закрепляются на съемной крышке изнутри, специальными зажимами. Крышка имеет специальный продольный паз для ремня. В корпусе встроены гнезда для быстросъемной антабки под ремень. Для удобства работы и во избежание потери крышки антабка снимается взрывником с одной стороны и машинка легко приводится в готовность. Контактная группа закрыта от возможного прикосновения, имеет кнопочные зажимы для проводов ВП диаметром от 0,3 до 3 мм. Красный и зеленый светодиодные индикаторы обеспечивают контроль состояния машинки и «боевой взвод». В корпусе машинки имеется разъем, в который вставляется специальный узел, обеспечивающий выдачу сигнала на разрядную иглу. Таким образом гарантируется возможность работы как с электрическими, так и неэлектрическими системами инициирования. Машинка имеет несколько степеней внутренней защиты, противоударный корпус, современную электронную и механическую начинку высокой надежности.
 |
 |
 |
